Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B

  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
Plaats van herkomst Vietnam
Merknaam Chitwing
Certificering ISO 9001:2015
Modelnummer Overearhoofdtelefoon
Min. bestelaantal 1set
Prijs Negotiable
Verpakking Details De vorm wordt verpakt met een houten doos en op een houten pallet geplaatst.
Levertijd 30 - dag (s)
Betalingscondities L/C, T/T
Levering vermogen 180 set/maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productnaam De enige Vorm van de Holteinjectie Grootte 400 X400 X 386mm
IMM-Tonnage 180 (T) Vormgewicht 390 (kg)
Norm LKM Dia 1
Heftoestel 8 Ontwerpsoftware 3D-UG VAN TWEEDE-CAD 4,0/
Het vormleven 500000 schoten
Hoog licht

De Plaatvorm van Shell 1x1 Twee

,

Enige Holte Twee Plaatvorm

,

Enige de Vorm500k Schoten van de Holteinjectie
Laat een bericht achter
Productomschrijving

Transparant Shell (1*1)

No.19014-B

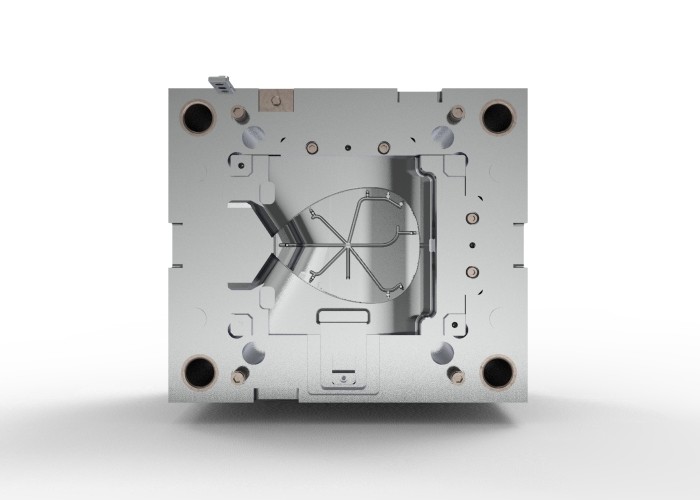

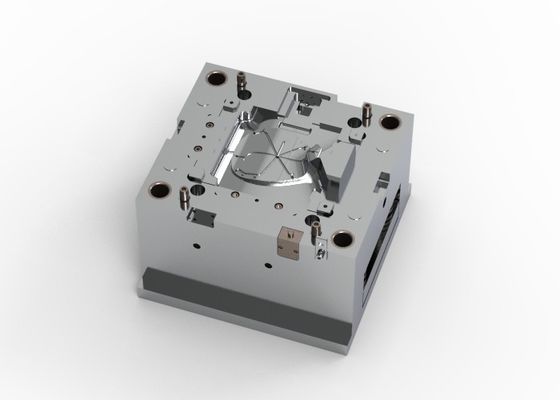

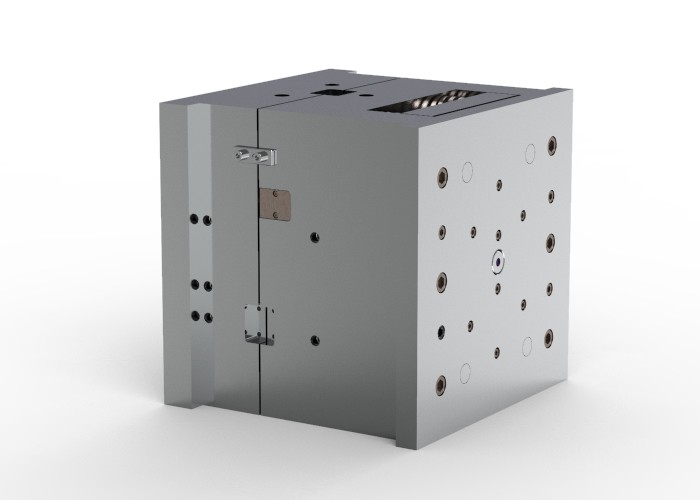

Deze vorm wordt voortgebouwd op een standaardgci3540.90120100-vormbasis en volgt de LKM-vormnorm.

Het heeft een lengte van 400mm, een breedte van 400mm, en een hoogte van 386mm. Bovendien, de vormeigenschappen

1 dia en 8 heftoestellen. Het ontwerp van de vorm staat voor de productie van de delen van uitstekende kwaliteit toe met

recision en nauwkeurigheid.


De robuuste bouw en de aanhankelijkheid van de vorm volgens de industrienormen maken tot het ideaal voor een brede waaier

van toepassingen. De configuratie van 1 dia en 8 heftoestellenhulp bereiken complexe deelvormen en

functies, die productieefficiency verbeteren.



Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 0

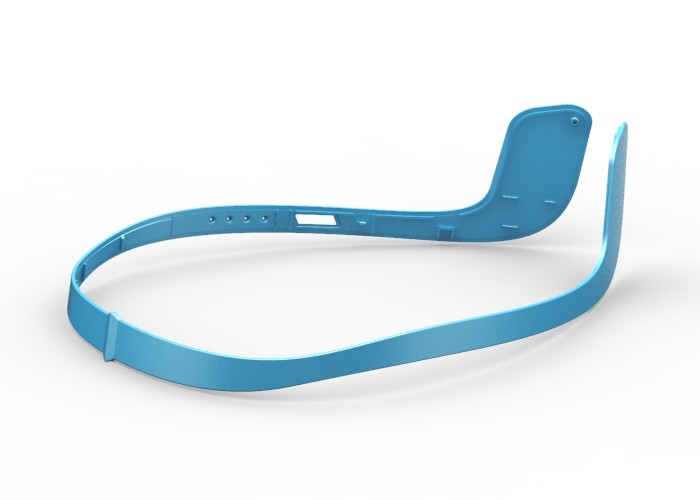

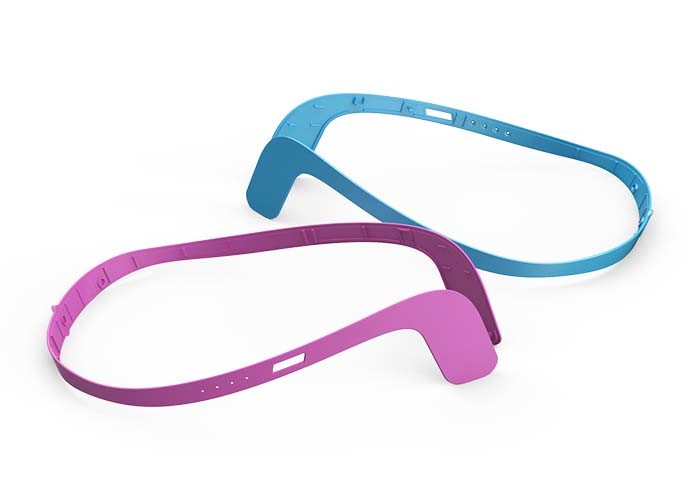

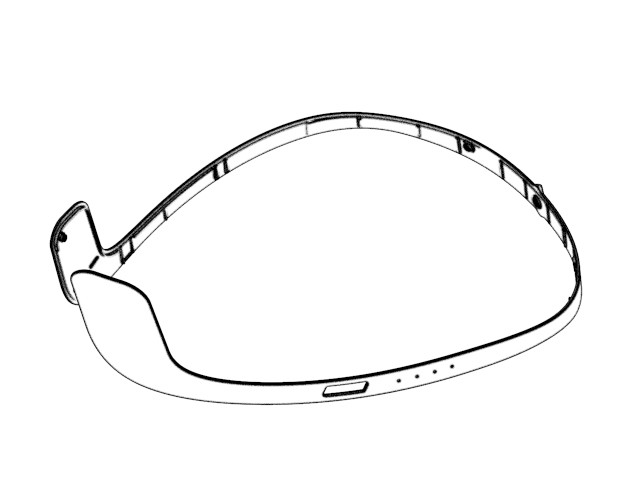

Het netto gewicht van vorm is 390kg; het IMM-tonnage is 180T; het deelmateriaal is PC; de deelgrootte is

130.92 X 165,60 X 62.06mm, en het netto gewicht van deel zijn over 10g



De vorm wordt ontwikkeld door Chitwing (ontworpen en vervaardigd)



Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 1Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 2



  De oppervlakte eindigt   Spiegel EDM VDI 10#
  Staal van holte & kern   Verhard (1*1/S136)









Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 3









Volgens de rendabele eis en de vraag ten aanzien van massaontwikkeling tegen lage kosten,

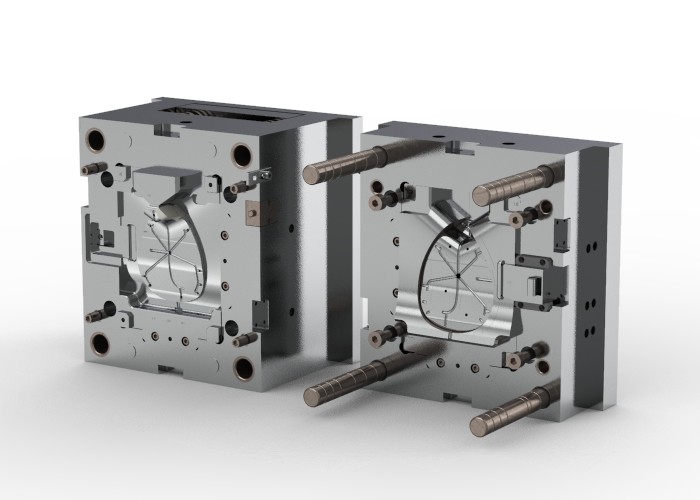

de vorm wordt ontworpen met twee-platen structuur, zijpoort (de poortdraaien van het speldpunt aan zijpoort).

Een oppervlaktespiegel EDM met VDI 10#, en verhardt de holte en de kern, zodat de vorm heeft

meer vlote oppervlakte, hogere hardheid, en betere anti-draagt prestaties, het hulpmiddelleven tot

500K schoten, korte cyclusduur en geminimaliseerde koude naaktslak om aan de behoeften van massaproduktie te voldoen







Vertoningsdiagram



Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 4Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 5Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 6Shell (1*1)/Koude agent/twee-Platen vorm no.19014-B 7
