OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B

  • OEM / ODM ： ABS Injection Molding & POA Rear Pad (1*1) No.22729-B
  • OEM / ODM ： ABS Injection Molding & POA Rear Pad (1*1) No.22729-B
  • OEM / ODM ： ABS Injection Molding & POA Rear Pad (1*1) No.22729-B
  • OEM / ODM ： ABS Injection Molding & POA Rear Pad (1*1) No.22729-B
  • OEM / ODM ： ABS Injection Molding & POA Rear Pad (1*1) No.22729-B
  • OEM / ODM ： ABS Injection Molding & POA Rear Pad (1*1) No.22729-B
  • OEM / ODM ： ABS Injection Molding & POA Rear Pad (1*1) No.22729-B
Plaats van herkomst Vietnam
Merknaam Chitwing
Certificering ISO 9001:2015
Modelnummer VR producten
Min. bestelaantal 1SET
Prijs Negotiable
Verpakking Details De vorm wordt verpakt met een houten doos en op een houten pallet geplaatst.
Levertijd 30 - dag (s)
Betalingscondities L/C, T/T
Levering vermogen 180 set/maand

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Grootte 400 X 450 X 429 IMM-Tonnage 110t
Vormgewicht 482kg Vormmateriaal S136
Materiaal pc+abs Het vormleven 500.000 schoten
Vormbasis LKM Ontwerpsoftware 3D: UG 4.0/2D: CAD
Hoog licht

Cold Runner POA achterkussen

,

drie platen POA achterkussen

,

POA achterkussenvorm
Laat een bericht achter
Productomschrijving

POA Achterste Pad (1*1)

No.22729-B

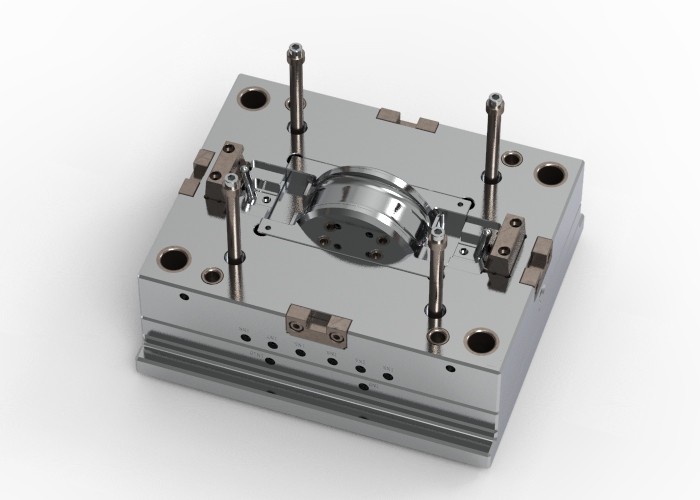

Het vormdeel is gebouwd met behulp van een LKM-vormbasis en is ontworpen met een koudlopersysteem.en bepaalde gebieden zijn onderworpen aan EDM (Electrical Discharge Machining) met behulp van VDI27# (Makino) en LKM-normDe vorm heeft een lengte van 400 mm, breedte van 450 mm en hoogte van 429 mm. Het heeft een pin point gate voor injectie.



OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B 0

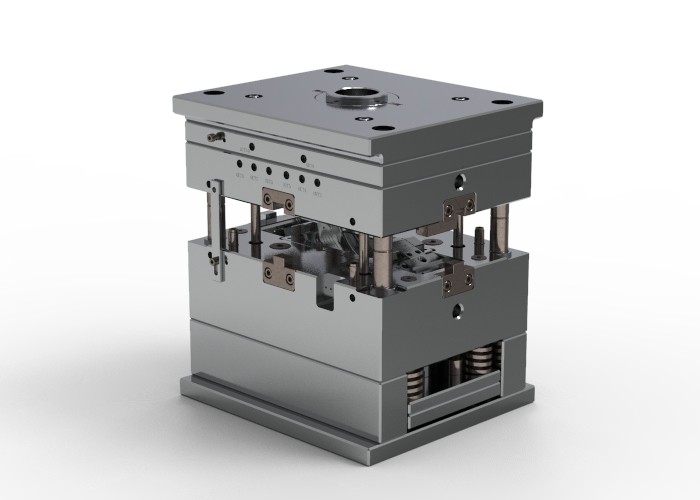

De vormstructuur bestaat uit drie platen, met een geharde holte en kern van S136 staal (1*1) en een geharde oppervlakte met een hardheid van meer dan 600HV.De vorm bevat 2 glijbanen en 18 hefbomen.Het nettogewicht van de mal bedraagt 482 kg en is geschikt voor een spuitgietmachine met een tonnage van 110 ton.



OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B 1

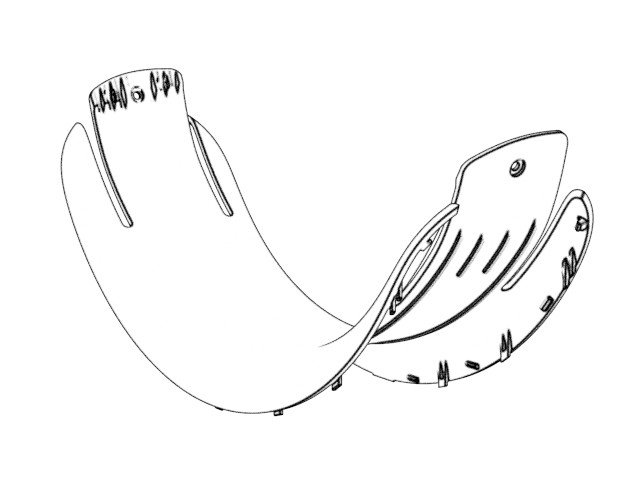

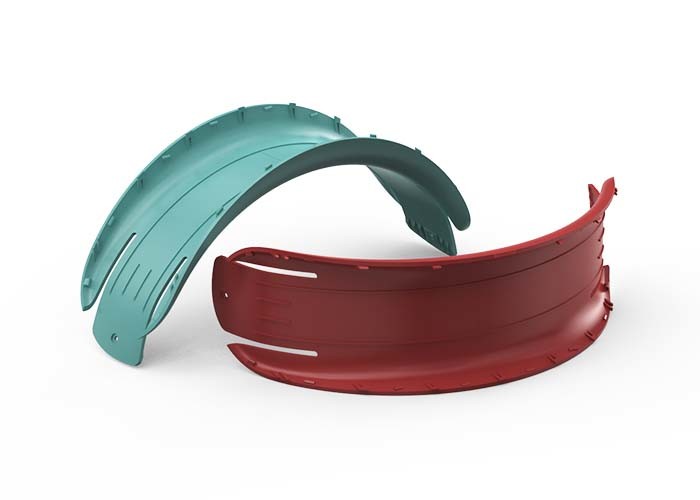

De spuitgevormd onderdelen zijn gemaakt van een PC+ABS materiaal. Het nettogewicht van het spuitgedeelte is 15g, en de afmetingen zijn 158,51mm x 47,92mm x 70,83mm.









OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B 2

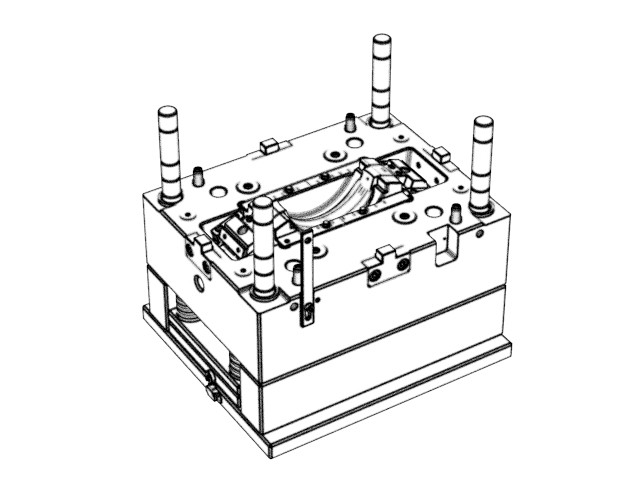

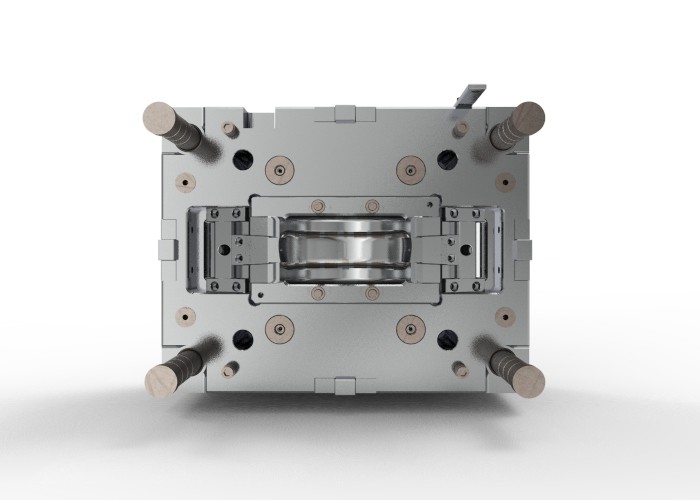

Afbeeldingsdiagram



OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B 3OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B 4OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B 5OEM / ODM: ABS-inspuitvorming en POA-achterpad (1*1) nr. 22729-B 6

Markeringen:

PC-ABS Injectie het Vormen

Het koude afgietsel van de Agentinjectie

De Vorm van de douaneinjectie
